Ohnivzdorné kabely s měděným pláštěm vrásek

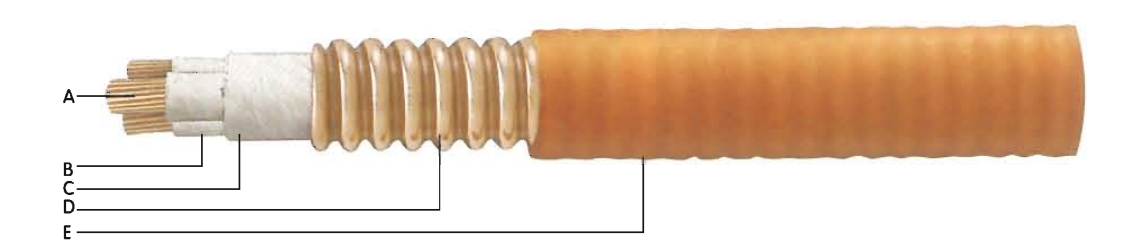

Struktura vrásek měděný plášť ohebné ohnivzdorné kabely
1. Vodič kabelu: složený z lankových měděných drátů s příznivými vlastnostmi v ohybu.
2. Izolační vrstva: přijímá anorganické izolační materiály odolné proti vysokým teplotám.
3. Měděný plášť: měděné materiály, prostřednictvím speciálního obrábění, s příznivými vlastnostmi v ohybu, používané jako PE drát.
4. Vnější plášť: vyroben z plastových materiálů s nízkou kouřivostí, netoxickými, s příznivou ochranou proti korozi.

Model ohebných ohnivzdorných kabelů s měděným pláštěm

Např.1:YTTW 4×50
To znamená ohebné ohnivzdorné kabely s měděným pláštěm se 4 záhyby o průřezu 50 mm².
Např.2:YTTW4×(1×150)
To znamená, že měděný ohebný kabel se 4 vráskami a ohebným ohnivzdorným kabelem s jedním jádrem o průřezu 150 mm².

Ohnivzdorná vlastnost vrásek měděný plášť flexibilní ohnivzdorné kabely
1. Podle národních norem, požárně odolných drátů a kabelů požární zkušební metoda charakteristický test, podle GB12666.6
Sklo A, hoří v ohni s teplotou plamene 950 ℃, mezi fází a fází a mezi fází a vnějším pláštěm aplikujte napětí 750 V, mělo by být schopno vydržet po dobu 90 minut bez poruchy.
Třída B, hoří v ohni s teplotou plamene 750-800 ℃, aplikujte napětí 750 V mezi fází a fází a mezi fází a pláštěm, mělo by vydržet po dobu 90 minut bez poruchy.

2. Ohnivzdorné ohebné kabely s měděným pláštěm splňují podle BS 6378 následující požadavky:

Třída A 650℃ 3h

Třída B750℃ 3h

Třída C950℃ 3h

Třída S950℃ 20min

Výhody vrásek měděného pláště ohebné ohnivzdorné kabely

1. Vynikající ohnivzdornost, hodnocení ohnivzdornosti nejen splňuje národní normu GB12666.6: kategorie A950℃ 90 minut, ale také splňuje britskou normu BS6387-1994: třída AC950℃ 3h;třída B750℃3h; je schopen stříkat také ℃ třída C950; třída C950 nebo mechanický úder;
2. Dlouhá souvislá délka: délka může uspokojit poptávku po délce pro napájení navzdory jednožilovému nebo vícežilovému kabelu a nepřetržitá délka každého kabelu může být až 1 000 m.
3. Velká plocha průřezu, plocha průřezu kabelu s jedním vodičem dosahuje 630 mm a vícežilového kabelu dosahuje 70 mm²;
4. Flexibilita, kabel lze navinout na kabelovou cívku s poloměrem ohybu 6-10D (D je vnější průměr kabelu);
5.  Bezkouřová netoxicita při hoření, k izolaci využívá anorganické materiály (nehořlavé materiály), jeho hoření by neprodukovalo žádné škodlivé plyny ani sekundární znečištění, jedná se o produkt na ochranu životního prostředí;
6. Vysoká přetížitelnost, kabel má nejen vysokou proudovou zatížitelnost, ale má také velkou přetížitelnost. Podle požadavků na tvarování je povrchová teplota kabelu obvykle ≤ 70 ℃, pokud se nedotkne hořlavých stavebních materiálů nebo nebude v kontaktu s hořlavými stavebními materiály, může být teplota pláště kabelu 0 při opětovném pracovním přetížení zvýšena na 105 ℃. může dosáhnout 250 ℃;
7. Vlastnosti odolnosti proti korozi, organicky izolovaný ohnivzdorný kabel někdy vyžaduje plastovou nebo železnou trubku, plastová trubka je náchylná k poškození a železná trubka je náchylná k rezivění nebo erozi. ale ohnivzdorný kabel má měděný plášť a trubice potřebuje méně, kromě toho, měděný plášť má příznivou odolnost proti korozi;
8. Bez elektromagnetického rušení, při zapojení ve stejné vertikální šachtě s informačním vodičem a řídicím vodičem, kvůli stínění měděným pláštěm, by ohnivzdorný kabel nerušil jednotlivé a řídicí vodiče nebo kabely;
9. Příznivá bezpečnost, je schopen dodávat energii a spouštět hasicí zařízení normálně v plameni, snižuje poškození ohněm. Kromě toho je spolehlivý pro bezpečnost osob, protože jeho měděný plášť je druh dobrého vodiče, je nejlépe uzemněným PE drátem a pokrývá celý kabel, životnost až 100 let;
10. Dlouhá životnost, odolnost proti vysokým teplotám a odolnost proti degradaci anorganického izolovaného materiálu, jeho životnost je mnohonásobně vyšší než u organicky izolovaných kabelů, za normálních pracovních podmínek může být jeho životnost stejně dlouhá jako životnost budov;
11. Přeprava a balení ohebných ohebných kabelů z měděného pláště včetně instalačních armatur je jednoduché, téměř stejné jako u běžných kabelů;
12. Příznivá ekonomická účinnost díky pokročilým výrobním procesům a jednoduché instalaci jsou celkové náklady na ohebné ohnivzdorné kabely s měděným pláštěm mnohem nižší než u kabelu s minerální izolací za stejných podmínek.

Elektrické vlastnosti ohebných ohnivzdorných kabelů s měděným pláštěm
1. Jmenovité napětí:0,6/1kV
2. Jmenovitý proud:jednojádrový 25A-1 800A;vícežilový 16A-500A;
3. Izolační odpor: izolační odpor≥1000MQ·km.Délka kabelu menší než 100m, pak izolační odpor≥10000MQ。
4. Odolné napětí napájecí frekvence: použijte napětí 2 000 V a 2 500 V mezi fázi a fázi, stejně jako fázový a měděný plášť kabelů 500 V a 750 V, měly by být schopny vydržet 15 minut bez poruchy.
